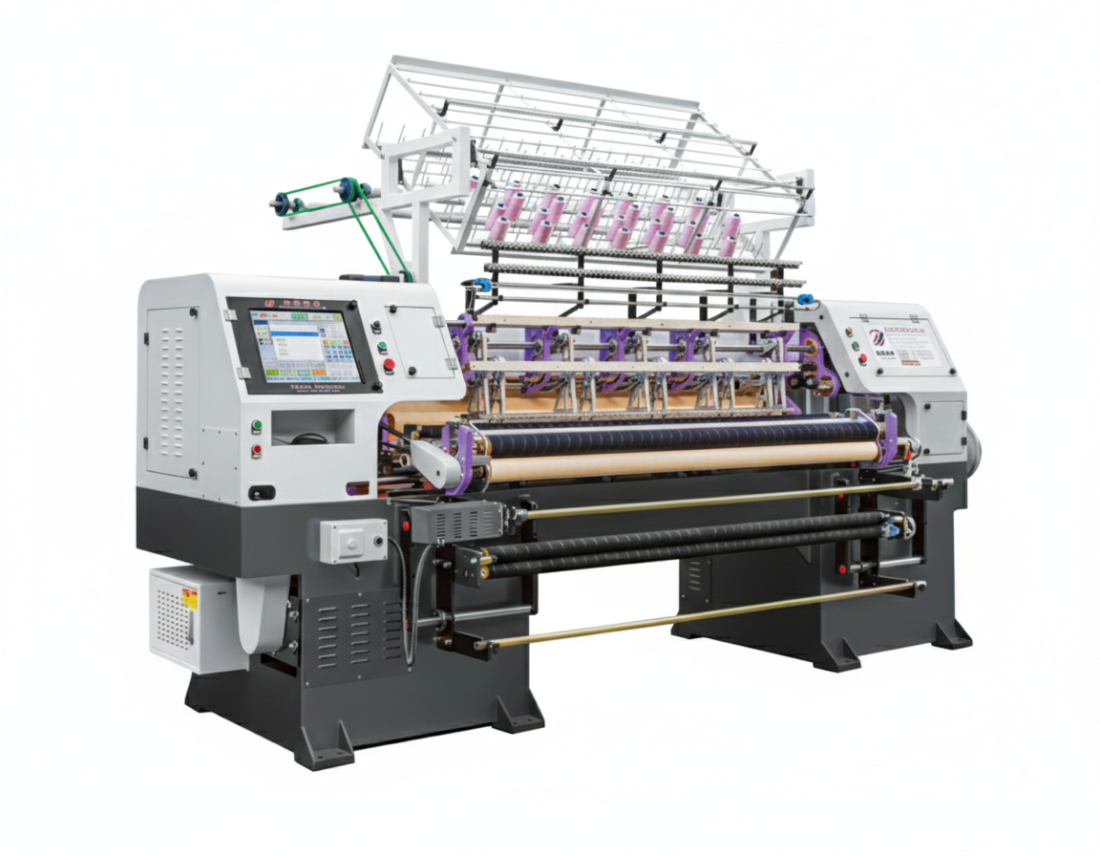

01 高速ロックステッチコンピュータキルティングマシン High-Speed Computerized Lock Stitch Multi-Needle Quilting Machine
【用途 Purpose】
高品質なアパレル、寝具カバー、テキスタイル、皮革製品、靴、帽子、バッグ、バニティバッグ（化粧ケース）、手袋、寝袋、シートカバー、壁面装飾などのキルティング加工に幅広く使用されています。
【主な特長 Features】
◯ 速度およびステッチ調整： コンピューター制御により、回転数を100～1000 rpm、ステッチ長を2～12 mmの範囲で自在に調整可能です。
◯ 針棒構造： 針列の駆動にはアルミ合金製の針棒フレーム構造を採用。オイルフリー（無給油）設計で、堅牢性と耐久性に優れています。
◯ 駆動システム： サドルおよびローラーにはサーボ駆動装置を、主軸（スピンドル）には周波数変換制御を採用しています。
◯ 高剛性設計： キルティングマシンのサドルは高剛性設計となっており、生地スタンドをサドルから分離させることで、モーターの動作負荷を効果的に軽減しています。
◯ デュアルクラッチ： デュアルクラッチ装置の搭載により、前後ローラーの同期問題を解消しました。
◯ 高精度部品： 高精度かつ高剛性な輸入品のスクリューマンドレル（送りねじ）を使用しています。
◯ 自由度の高いパターン： 360度のフリーキルティングに対応し、制限のないマルチスパン独立パターンの作成が可能です。
◯ 自動検知機能： 自動糸切れ検知ユニットを装備しています。
◯ 安全設計： 赤外線センサーを搭載し、より安全な作業環境を確保しています。
◯ 優れた操作性： スムーズな動作、低騒音、高精度を実現。糸切れ率が低く、操作も極めて容易です。
【主要諸元 Technical Parameters】
| YGB Series | YGB Series | YGB Series | YGB Series | |
| 項目 Model / Parameter | 64-2-3 (S/B) | 64-3-4/4.5/5/6 (S/B) | 80-2-3 (S/B) | 80-3-4/4.5/5/6 (S/B) |
| 外形寸法 (L×W×H) Dimension | 3600×1400×1800mm | 3600×1400×1800mm | 3900×1400×1800mm | 3900×1400×1800mm |
| キルト幅 Quilting width | 1650mm | 1650mm | 2000mm | 2000mm |
| 針列数 Number of needle rows | 2 | 3 | 2 | 3 |
| 針列間隔 Space between needle rows | 3″ | 3″+1″/1.5″/2″/3″ | 3″ | 3″+1″/1.5″/2″/3″ |
| 針間隔 Space between needle | 25.4mm | 19.05/25.4mm | 25.4mm | 25.4mm |
| X軸移動距離 (インチ) X-axis travel | 152.4mm(6″) | 152.4mm(6″) | 152.4mm(6″) | 152.4mm(6″) |
| キルト厚さ Thickness of quilting | 25mm | 25mm | 25mm | 25mm |
| ステッチ長 Stitch length | 2-12mm | 2-12mm | 2-12mm | 2-12mm |
| 生産速度 (m/時) Production speed | 20-200 | 20-200 | 20-200 | 20-200 |
| シャトル型式 Shuttle model | 7#/10# | 7#/10# | 7#/10# | 7#/10# |
| 針型式 Needle model | 14#, 16#, 19# | 14#, 16#, 19# | 14#, 16#, 19# | 14#, 16#, 19# |
| キルト速度 (r/min) Quilting speed | 100-1400 | 100-1400 | 100-1400 | 100-1400 |
| 電圧 (AC) Voltage | 380V/220V, 3相 | 380V/220V, 3相 | 380V/220V, 3相 | 380V/220V, 3相 |
| 総電力 Total power | 4.5KW | 4.5KW | 4.5KW | 4.5KW |
| 総重量 Gross weight | 5200Kg | 5200Kg | 5500Kg | 5500Kg |
| YGB Series | YGB Series | YGB Series | |
| 項目 Model / Parameter | 96 Series (96-2-3) | 96 Series (96-3-4/4.5/5/6) | 128 Series (128-2-3/6) |
| 外形寸法 (L×W×H) Dimension | 4800×1200×1800mm | 4800×1200×1800mm | 5500×1200×1800mm |
| キルト幅 Quilting width | 2450mm | 2450mm | 3300mm |
| 針列数 Number of needle rows | 2 | 3 | 2/3 |
| 針列間隔 Space between needle rows | 3″ | 3″+1″/1.5″/2″/3″ | 3″/3+3 |
| 針間隔 Space between needle | 25.4mm | 25.4mm | 25.4mm |
| X軸移動距離 (インチ) X-axis travel | 228.6mm (9″) | 228.6mm (9″) | 254mm (10″) |
| キルト厚さ Thickness of quilting | 25mm | 25mm | 25mm |
| ステッチ長 Stitch length | 2-12mm | 2-12mm | 2-12mm |
| 生産速度 (m/時) Production speed | 20-160 | 20-160 | 20-160 |
| シャトル型式 Shuttle model | 7#/10# | 7#/10# | 7#/10# |
| 針型式 Needle model | 14#, 16#, 19# | 14#, 16#, 19# | 14#, 16#, 19# |
| キルト速度 (r/min) Quilting speed | 100-1000 | 100-1000 | 100-1000 |
| 電圧 (AC) Voltage | 380V/220V, 3相 | 380V/220V, 3相 | 380V/220V, 3相 |
| 総電力 Total power | 5.5KW | 5.5KW | 7.5KW |
| 総重量 Gross weight | 4600Kg | 4600Kg | 5800Kg |
※お客様の多様なニーズにお応えするため、特注仕様（カスタマイズモデル）の製作も承っております。
