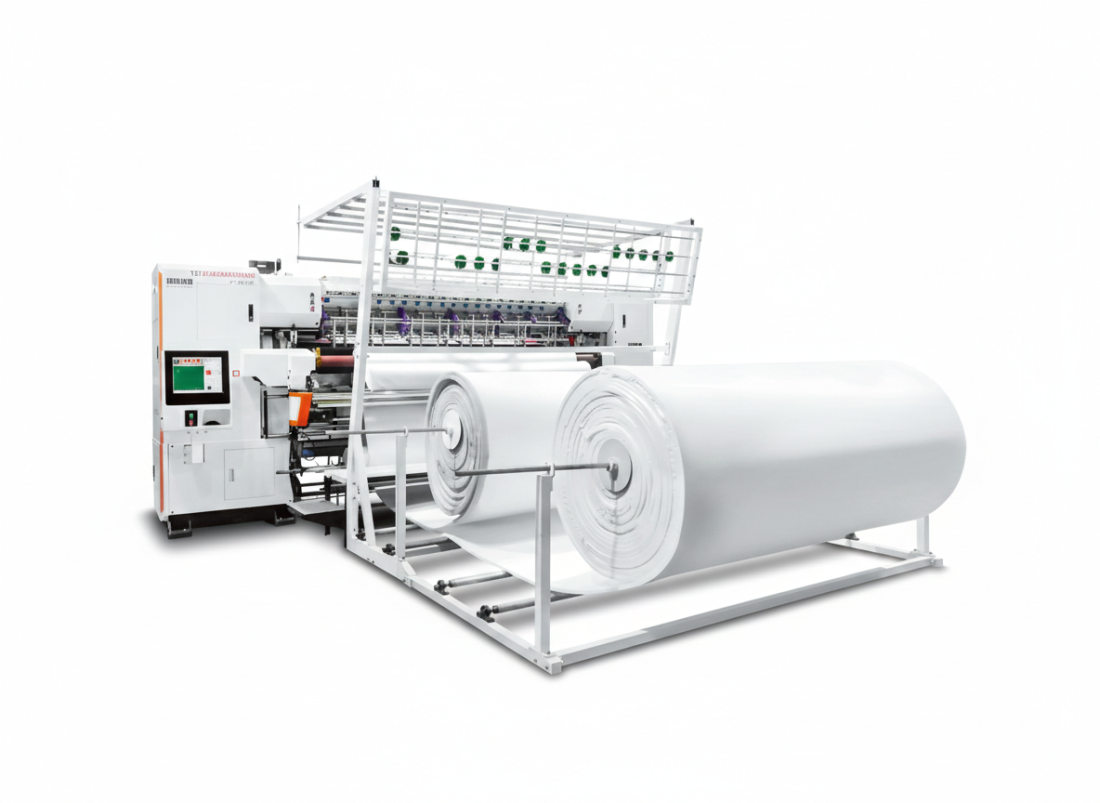

02 チェーンステッチコンピューターキルティングマシン Chain Stitch Multi – needle Quilting Machine

【用途 Purpose】
マットレスパネル、マットレスパッド、ベッドカバー、コンフォーター（羽毛布団）、寝具類、ブランケット、シートカバー、装飾品、その他

【主な特長 Features】

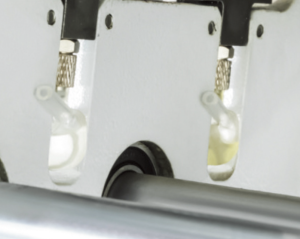

◯ 給油システム：独自のオイルバッグ給油潤滑システムにより、耐摩耗シートの耐用年数が大幅に向上し、日常のメンテナンスサイクルを短縮しました（特許取得済み構造）。

◯ 耐摩耗シート：特殊金属素材の耐摩耗シートを採用することで、パドルホルダーとパレットホルダーの接続をよりスムーズにし、摩耗への耐性を高めています。

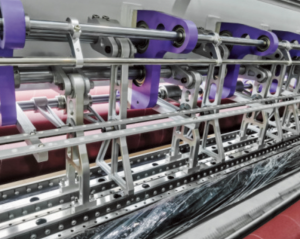

◯ クリーンな駆動部：新設計のアルミ合金バーとプレスプレートは、カムのないダブルスイング装置で制御。潤滑油による生地の汚れを防ぎます。

◯ 高効率なローラー：前面ローラーにサーボモーター同期構造を採用。独立パターンの生産効率と精度を向上させました。

◯ 多彩なパターン： 360度マルチスパンおよび独立パターンのキルティングに対応し、自動糸切り機能を搭載しています。

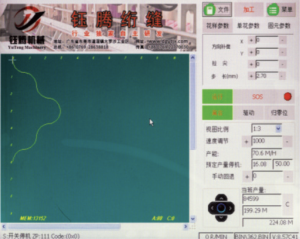

◯ 自社開発システム：自社開発の「YuTeng（ユーテン）キルティングシステム」を採用。刺繍業界で主流のDST形式ファイルをサポートしており、操作も容易です。

◯ 先進の制御チップ：コンピューター本体には最新の組込みOSと自社開発のモーションコントロールチップを採用。高速レスポンス、長寿命、高い安定性を実現しています。

◯ サーボ駆動主軸：主軸（スピンドル）はサーボモーター駆動により、速度変更や正逆回転が可能です。ソフトウェアとの連携により、スライス糸切り機能を完備しています。

◯ 高度な糸切り構造：国際的に先進的なホック式糸切り機能を採用。目飛びのリスクを効果的に低減し、糸切り効率の向上と安定した品質を実現しました。

◯ 安全センサー：赤外線安全保護装置およびオートステップ・センサー検知機能を搭載しています。

【主要諸元　Technical Parameters】

項目 Model / Parameter	YT-3200B
外形寸法 (L×W×H) Dimension	5050×1600×2300mm
キルト幅 Quilting width	2450mm
針列数 Number of needle rows	3
針列間隔 Space between needle rows	3″ + 2″ / 3″ + 3″
針間隔 Space between needle	25.4mm
X軸移動距離 (インチ) X-axis travel	305mm (12″)
キルト厚さ Thickness of quilting	80mm
ステッチ長 Stitch length	2-12mm
生産速度 (m/時) Production speed	60 – 260 (m/hour)
シャトル型式 Shuttle model	–
針型式 Needle model	21#, 22#, 23#, 24#
キルト速度 (r/min) Quilting speed	100 – 1200 (r/min)
電圧 (AC) Voltage	380V/220V, 3相
総電力 Total power	8KW
総重量 Gross weight	5500Kg
平均消費空気量 Average gas consumption	13.8 (L/min)
総消費空気量 Total gas consumption	69.5 (L/hour)

※お客様の多様なニーズにお応えするため、特注仕様（カスタマイズモデル）の製作も承っております。
