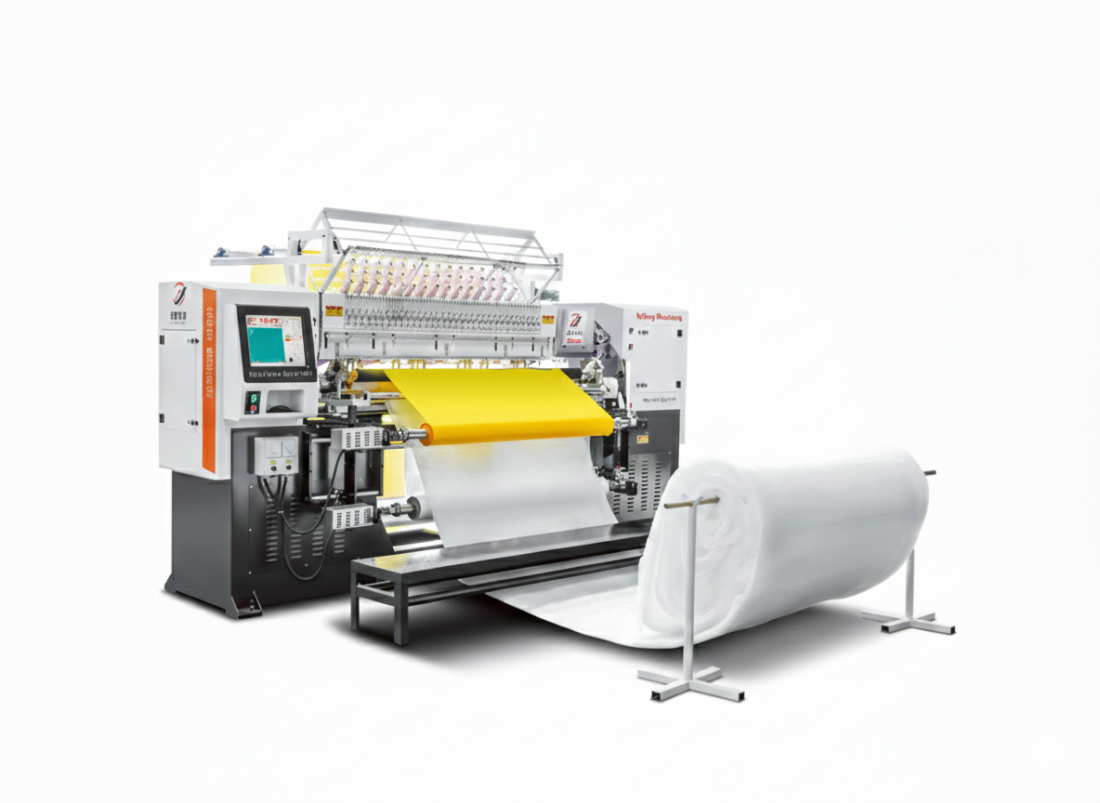

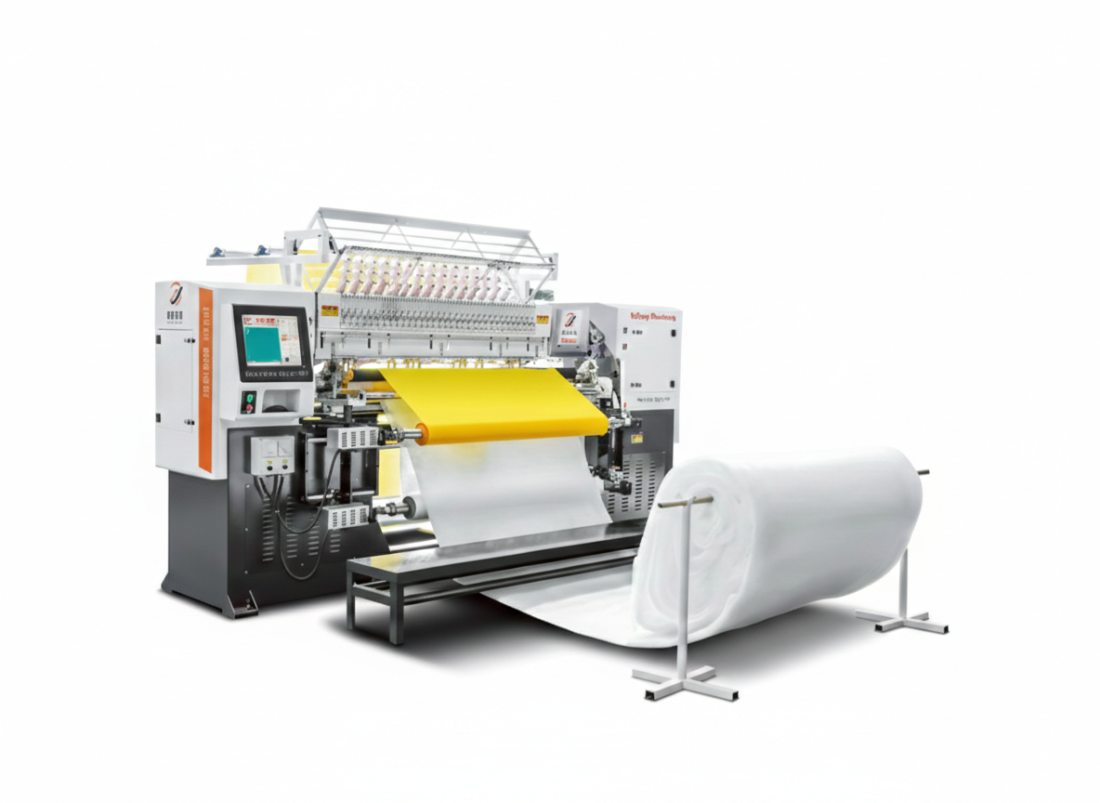

03 刺繍キルティングマシン High-speed Computerized Double-row Quilting And Embroidery Machine
【用途 Purpose】
本機は、高品質な衣類、寝具カバー、テキスタイル、皮革製品をはじめ、靴、帽子、バッグ、化粧ポーチ、手袋、寝袋、シートカバー、壁面装飾など、幅広い分野のキルティング加工に最適です。
【主な特長 Features】
◯ キルト・刺繍の一体化： キルティングと刺繍を同時に完了させることが可能です。
◯ 先進のOSと制御システム： 自社開発のオペレーティングシステム（OS）を採用。市場最新の組込みOSと独自開発のモーションコントロールチップを搭載しており、メインフレームの応答が速く、長寿命かつ高い安定性を実現しています。また、パターンの描画も容易で、実用性に優れています。
◯ DST形式への対応： 刺繍機で標準的なDST形式のパターンファイルに対応しており、試作生産向けのオプション機能も備えています。
◯ 高精度な針棒操作： 針棒を1インチ（約25.4mm）単位で前方へ移動させることができ、より多彩なパターンの組み合わせが可能です。
◯ サーボモーター駆動： サドルラック、ローラー、および主軸（スピンドル）の駆動にはサーボモーターを採用しています。

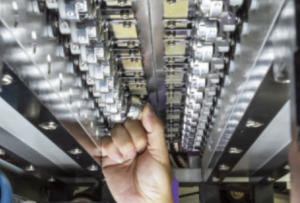

◯ 無給油・堅牢な針棒構造： 針棒の駆動部にはアルミ合金製のフレーム構造を採用。追加の潤滑油（オイル）を必要とせず、堅牢性と耐久性に優れています。
◯ 負荷軽減設計： 生地搬送ラックと可動式サドルラックを分離した構造を採用。これにより、サドルラックへの負荷と振動を効果的に低減しています。
◯ 同期制御： デュアルクラッチ装置の採用により、前後ローラーの同期問題を効果的に解消しました。

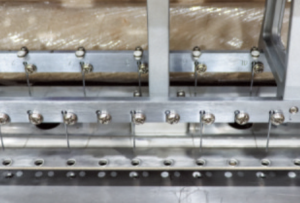

◯ 自動停止機能： 先進的かつ実用的な上下糸切れ検知技術を搭載しており、糸切れ時にはマシンが自動停止します。
◯ 安全センサー： 赤外線センサーにより、より安全な作業環境を確保しています。

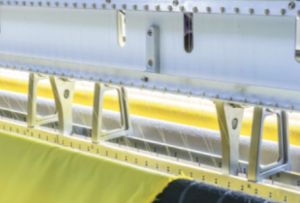

◯ 独自の3本ローラー設計： 独自の3本ローラー設計コンセプトにより、パターンの輪郭（ボックスライン）をより美しく仕上げ、安定した動作を実現しました。ボビン交換のためのスペースも十分に確保されており、生地の搬送もスムーズです。
【主要諸元 Technical Parameters】
| 項目 Model / Parameter | X64 / X80 | X96 |
| 外形寸法 (L×W×H) Dimension | 4100(4500)×1400×2350mm | 4900×1400×2350mm |
| キルト幅 Quilting width | 1650mm / 2000mm | 2400mm |
| 針列数 Number of needle rows | 2 | 2 |
| 針列間隔 Space between needle rows | 3″ | 3″ |
| 針間隔 Space between needle | 50.8mm / 67.5mm | 50.8mm / 67.5mm |
| X軸移動距離 X-axis travel | 152.4mm（ｶｽﾀﾏｲｽﾞ可能） | 152.4mm（ｶｽﾀﾏｲｽﾞ可能） |
| ステッチ長 Stitch length | 2-12mm | 2-12mm |
| キルト速度 (r/min) Quilting speed | 100-1000(r/min) | 100-1000(r/min) |
| 電圧 (AC) Voltage | 380V/220V, 3相 | 380V/220V, 3相 |
| 総電力 Total power | 4.5KW | 6KW |
| 総重量 Gross weight | 3000Kg / 3400Kg | 3850Kg |
※お客様の多様なニーズにお応えするため、特注仕様（カスタマイズモデル）の製作も承っております。
