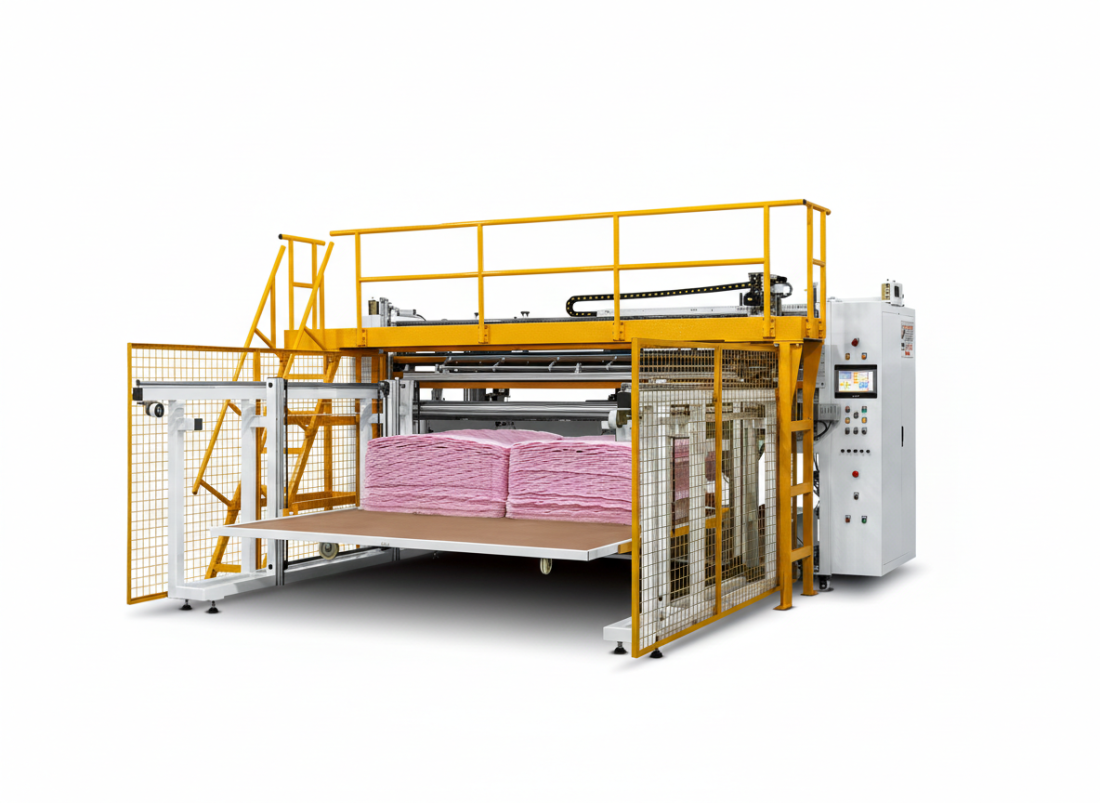

04 補助機械シリーズ Auxiliary Equipment Series – YTCS96 裁断機 Computerized Panel Cutter Machine
YTCS96
裁断機
Computerized Panel Cutter Machine
【用途 Purpose】
本機は、家庭用寝具・インテリア製品の縁取り（フィレット）、横切り（クロスカット）、端落とし（スカットリング）およびその他の加工に適しています。
【主な特長 Features】
◯ 8組のサーボ制御システム

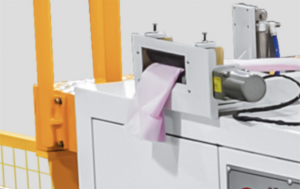

◯ 超音波切断技術

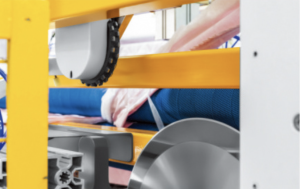

◯ 自動廃棄物除去装置
◯ 機械式アーム昇降プラットフォームによる材料受入・積載装置
◯ 多針縫合・切断後の切断線破裂問題を解決
【主要諸元 Technical Parameters】
| 項目 Model / Parameter | YTCS96 |
| 外形寸法 (L×W×H) Dimension | 4500 × 4300 × 2500mm |
| コーナーR (角丸) Fillet angle | R10 |
| コーナーカッター数 Fillet cutter | 2挺 / 3挺 |
| 裁断長さ Cutting length | 600-2000mm |
| 裁断幅 Cutting width | 600-2300mm |
| 裁断厚さ Cutting thickness | 25mm |
| 裁断速度 Cutting speed | 縦切：14m / 分、横切：12秒 / 回 |
| 総電力 Total power | 7KW |
| 使用空気圧 Air pressure | 0.6-0.8Mpa |
| 電圧 (AC) Voltage | 380V/220V, 3相 |
| 総重量 Gross weight | 2600Kg |
※お客様の多様なニーズにお応えするため、特注仕様（カスタマイズモデル）の製作も承っております。

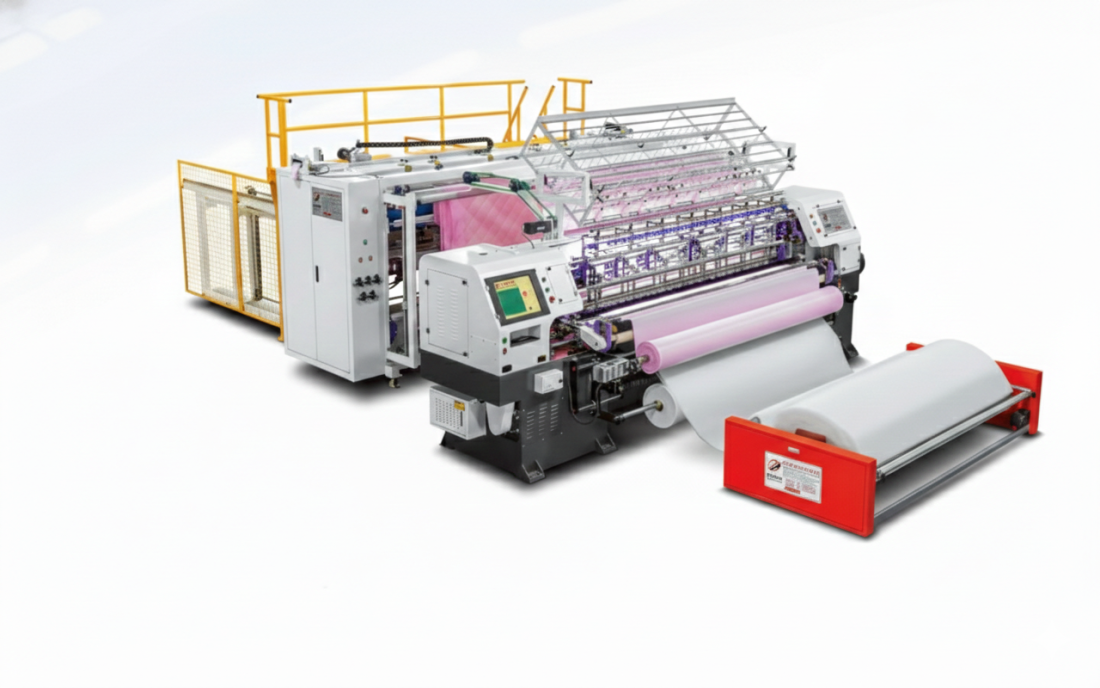

【生産ラインの組合せ Production line combination】
